¿Qué son los los diagramas de flujo?
Los diagramas de flujo son la representación gráfica de un algoritmo. También se define que es la representación detallada en forma gráfica de cómo deben realizarse los pasos en la computadora para producir resultados.
Esta representación gráfica se da cuando varios símbolos (que indican diferentes procesos en la computadora), se relacionan entre si mediante líneas que indican el orden en que se deben ejecutar los procesos.

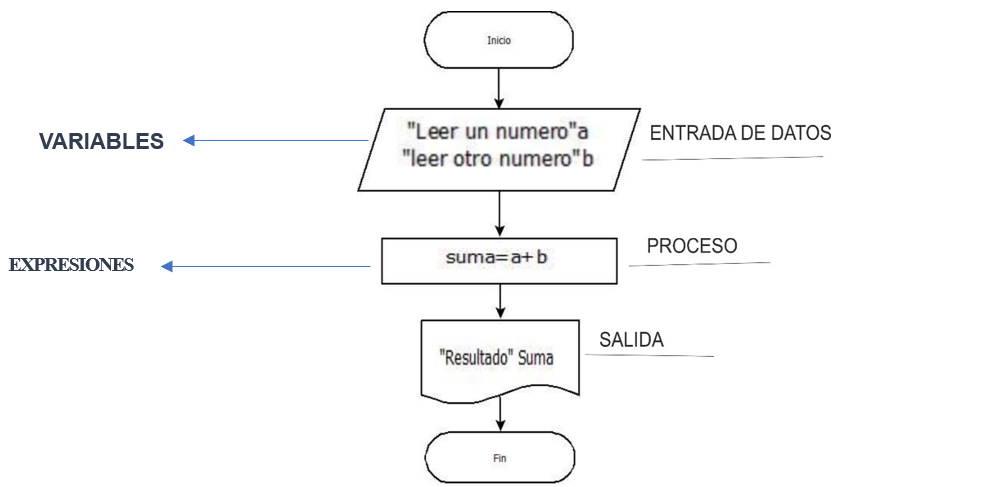

Símbolos utilizados en un Diagrama de Flujo
El Óvalo se utiliza para representar el inicio o el fin del diagrama de flujo. También puede representar una parada o una interrupción programada que sea necesaria realizar en un programa.
El Paralelogramo es utilizado para representar una entrada o salida de información. (Declarar variables).
El Rectángulo se utiliza para realizar un proceso determinado, es el que se utiliza comúnmente para representar una instrucción, o cualquier tipo de operación que origine un cambio de valor Ejm (suma, resta, multiplicación , división, promedio, porcentaje).

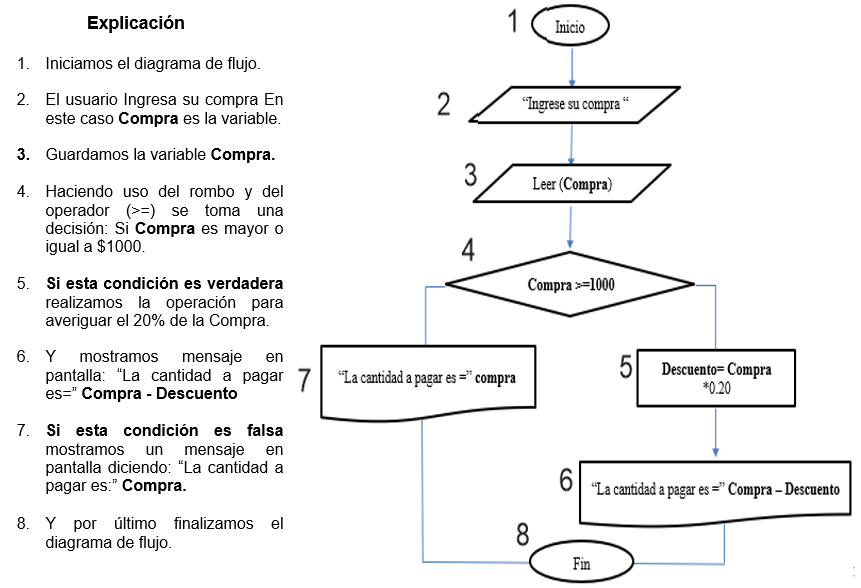

El Rombo es utilizado para la toma de decisiones, ramificaciones, para la indicación de operaciones lógicas o de comparación entre datos.
Las Líneas de Flujo son utilizadas para indicar la secuencia del diagrama de flujo, es decir, para indicar el sentido de las operaciones dentro del mismo.
Este símbolo es utilizado para representar la salida de información o para mostrar la información por medio del monitor o la pantalla
El ciclo FOR realiza acciones repetitivas de manera organizada. es como tener un conjunto de instrucciones que se ejecutan varias veces según una condición específica. EJM: Recorrer los números pares de 1 a 100.
Sintaxis: For A = 1 To 100
En el siguiente video te explicamos en que consiste los Diagramas de Flujo en Programación.
